Canal vitré Long et large
-

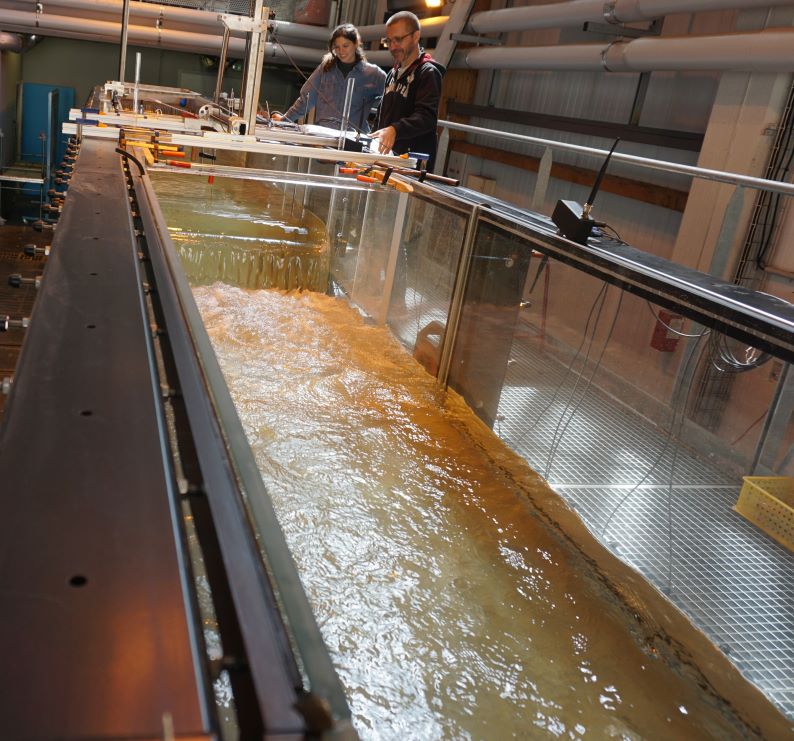

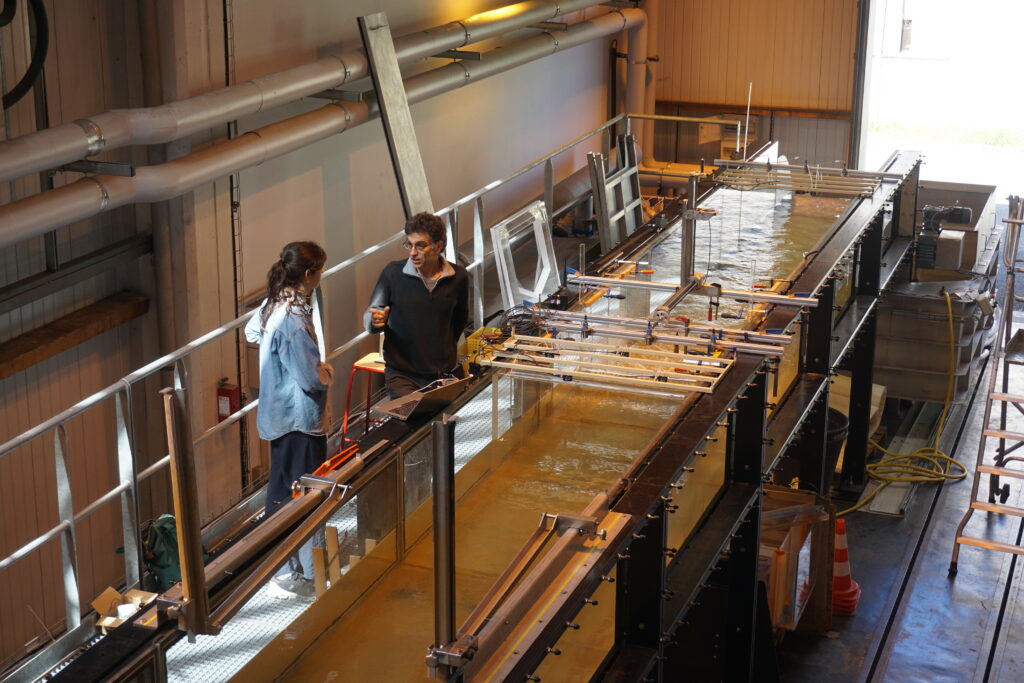

- canal vitré large et long
-

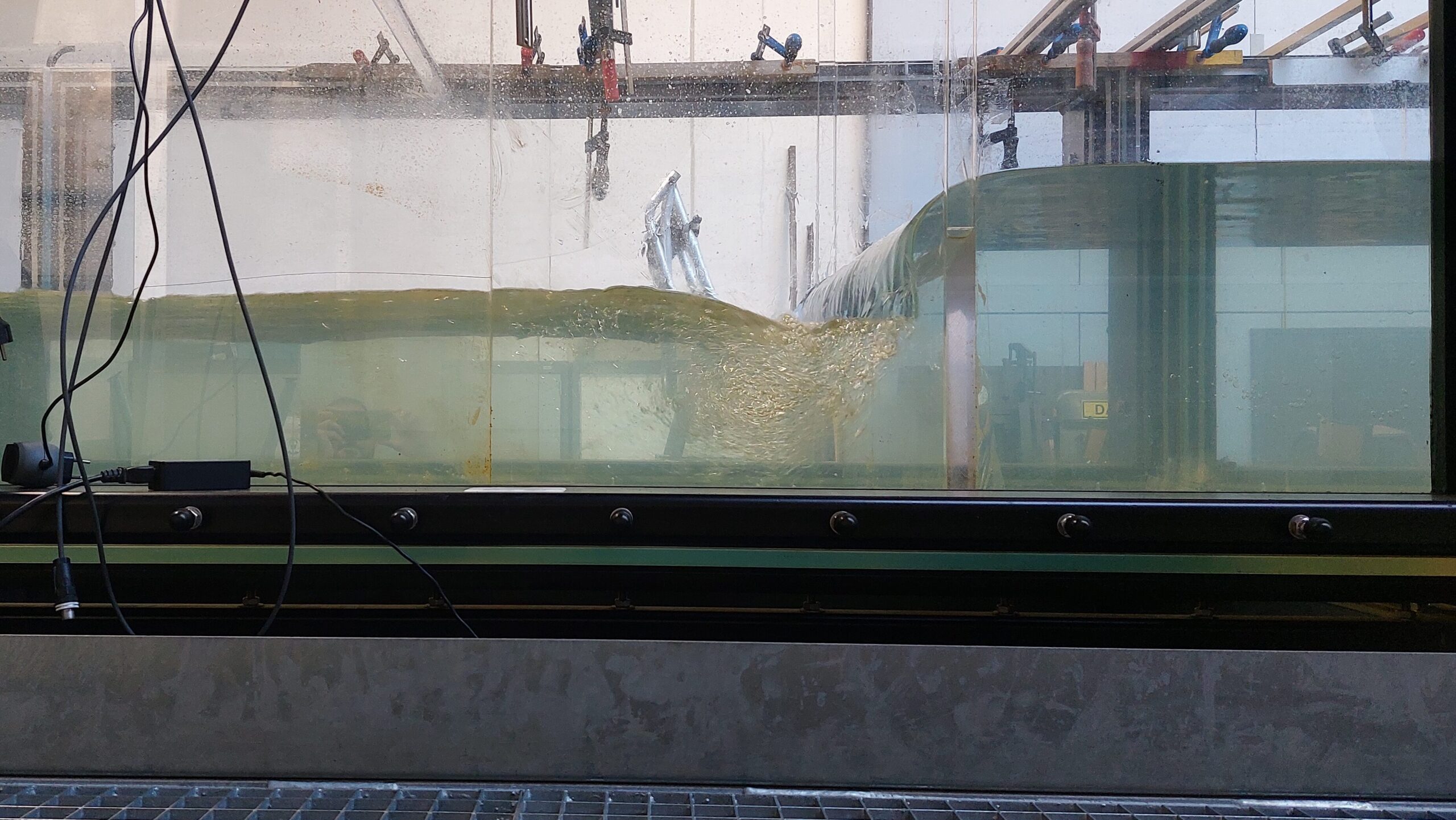

- Nappe laser projetée sur la vanne inclinée pour la validation du modèle hydraulique Openfoam
Le canal vitré est utilisé pour :
L’étude de courbe de remous
L’étude de franchissement d’ouvrages
Des projets plus complexes alliant différents usages
voir les applications, projets de recherche ou utilisations des partenaires
Situé dans la Halle Boussinesq, le canal vitré long et large admet les dimensions suivantes :
- Longueur : 12 mètres utiles
- Largeur : 1 mètre
- Hauteur : 80 centimètres
Le canal vitré large et long est alimenté en circuit fermé par plusieurs pompes submersibles dans la cuve de 14 mètres cubes d’eau. Le débit maximal est de 150 L/s.
Le canal est entièrement vitré (en verre trempé) sur les parois latérales et sur le fond et est accessible sur toute la longueur par le dessus. Cela permet de pouvoir placer des équipements sur celui-ci et de pouvoir bien visualiser les écoulements. Le canal est surélevé d’environ 1 mètre 50 par rapport au sol. Une passerelle permet d'y accéder.
Pour stabiliser l’écoulement des eaux, une cuve de tranquillisation est présente à l’amont de l’installation. A l’aval, un seuil de 600mm réglable motorisé permet de fixer une condition limite aval avec un angle de -30 à +90°. Les eaux qui transitent dans le canal sont récupérées via une cuve de récupération et redirigées vers la cuve. Le grand canal fonctionne donc en cycle fermé.
